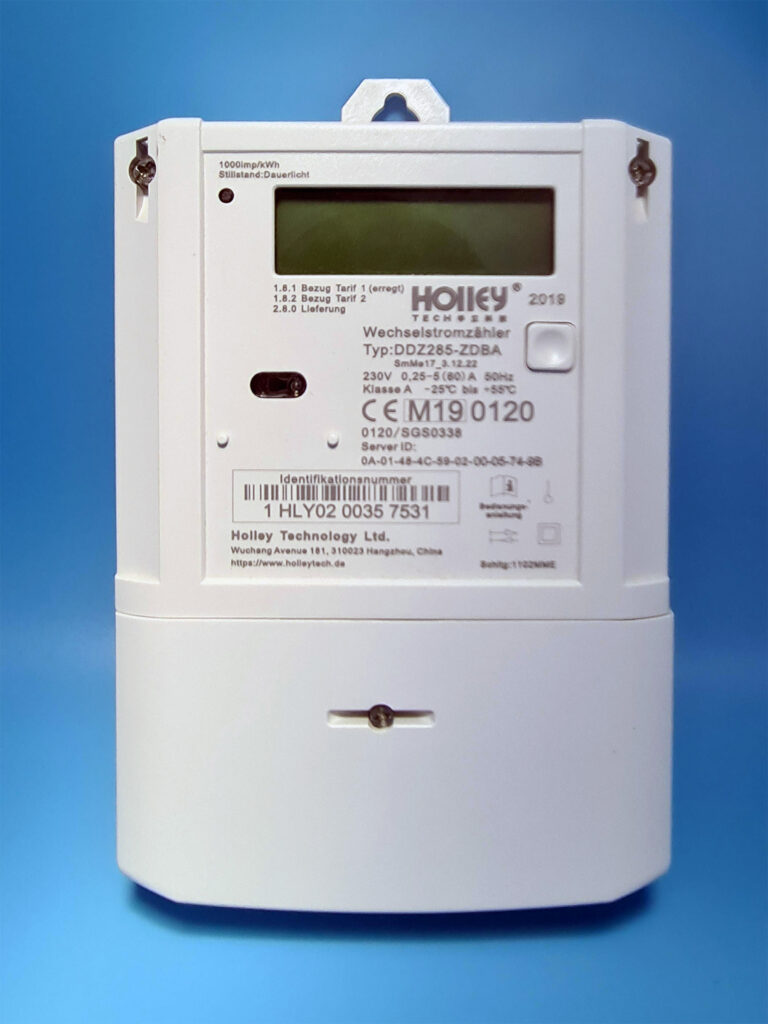

Wechselstromzähler DDZ285

---

Die mME (moderne Messeinrichtung) von Holley ist ein digitaler Stromzähler. Sie kann den tatsächlichen Energieverbrauch und die tatsächliche Nutzungszeit widerspiegeln, auch historische Energieverbrauchswerte für die letzten 24 Monate visualisieren. Durch eigenen BABAdapter kann die mME über ein SMGw sicher in ein Kommunikationsnetz eingebunden werden, und die Sicherheitsanforderungen der BSI TR 03109 sowie der PTB-A.

Diese Optionen bilden dann eine vollständige Typbezeichnung des Zählers ab. Der individuelle Zähler kann durch konkrete eindeutigen Merkmalen wie z.B. maximalen Strom, dem Tarif oder der Datenschnittstelle definiert werden. Mit der zusätzlichen Typnummer können Siewird die die Ausführungsvariante vom DDZ285 Wechselstromzähler vollständig definiert.gen.

---

DDZ285	–	*	*	*	*
1		2	3	4	5

---

Nr.	Merkmal	Erläuterung
1	Wechselstromzähler	DDZ285: Zählertyp
2	Stromrichtung	B: Bezugszähler L: Lieferzähler Z: Zweirichtungszähler
3	Tarif	D: Doppeltarif E: Einzeltarif S: Saldiert
4	MSB-Schnittstelle	B: RS485 C: RS232
5	Genauigkeit	A: Klasse A B: Klasse B

---

---

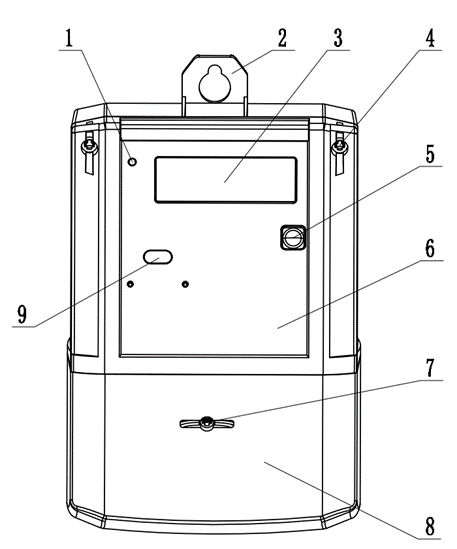

Nr.	Erläuterung	Nr.	Erläuterung
1	LED Impulsausgang	6	Zählerdeckel
2	Aufhänger	7	Klemmendeckel Plombe
3	LC-Display	8	Klemmendeckel
4	Zählerdeckel Plombe	9	INFO Schnittstelle
5	Taste

---

---

---

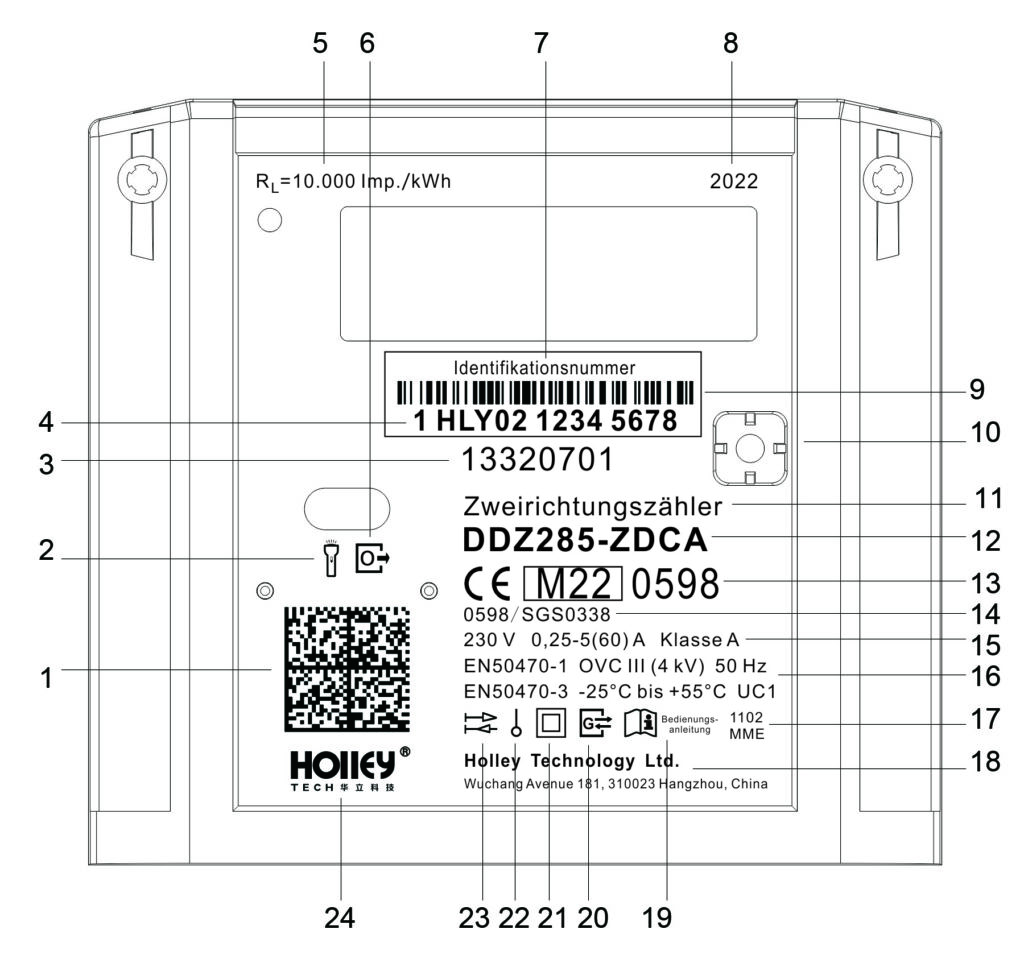

Nr.	Erläuterung	Nr.	Erläuterung
1	2D-Barcode	2	Symbol der optischen Taste
3	Artikel-Nr. vom Kunden	4	Zählernummer
5	LED-Impulskonstante	6	Optische INFO-Schnittstelle
7	Identifikationsnummer	8	Baujahr
9	Barcode nach DIN 43863-5	10	Physische Taste
11	Zählertyp	12	Hersteller Typkennzeichen
13	CE-Konformitätskennzeichen	14	MID-B Zertifikat
15	Anschlussbedingungen	16	Normen
17	Schaltbild-Nr.	18	Adresse des Herstellers
19	Bedienungsanleitung	20	Draht MSB-Schnittstelle
21	Schutzklasse II	22	Ausführung für Drehenstrom
23	Stromrichtung: Zweirichtungszähler Variante 2: Rücklaufsperrung	24	Logo vom Hersteller

---

Technische Daten

Merkmale	Erläuterung
Anschlussart	Direkte Messung
Frequenz	50Hz
Nennspannung	230V
Betriebsspannungsbereich	70%-120%Un (161V-276V)
Strom Imin-Ib(Imax)	0,25-5(60)A
Anlaufstrom	0,004*Ib=0,02A
Übergangsstrom (Itr)	10%*Ib=0,5A
Irrtum Limit	±1,5% (0,25A ≤ I <0,5A, PF = 1) ±1,0% (0,5A ≤ I ≤100A, PF = 0,5 ind./1,0/0,8cap)
Stoßspannungsfestigkeit	6kV, IEC 62052-11
Kurzschlussfestigkeit	30Imax, IEC 62053-21
Leistungsaufnahme	Strompfad: <0,2VA Spannungspfad: <0,5W
Messgenauigkeit	Class A (EN50470-1-3) oder Class 2.0 (IEC62053-21)
Software Checksumme	3146(hex)
LED Impulsausgang	1.000 oder 10.000 Imp. /kWh
Metrologie	Stromrichtung +A: (Einzeltarif) nur 1.8.0; (Doppeltarif) Abwechslung zwischen 1.8.1 und 1.8.2 Stromrichtung -A: 2.8.0
Äußerer Tarifschalter	Klemme 13 u. 15
LC-Display	Format: Zweizeilig Blickwinkel: 15° (ober) u. 60° (andere)  Zifferabmessung im Wertebereich: 3,5mm * 8mm (min.) Zifferabmessung im Kennzahlenbereich: 1,9mm * 4,2mm (min.)
Mechanische Umgebungsbedingungen	M1
Elektromagnetische Umgebungsbedingungen	E2
Schutzart	IP51
Relative Luftfeuchtigkeit	Bis zu 95%RH
Temperaturbereiche	-25°C … +55°C
Lebensdauer	20 Jahren (Gemäß Siemens Norm SN 29500)
Plombierung	2 Zählerdeckelplombe u. 2 Klemmdeckelplombe
Klemmenblock	DIN 43857 Teil 1
Klemmen ∅	≥6,5mm
Gehäusematerial	Meter Deckel: PC Meter Basis: PC + GF

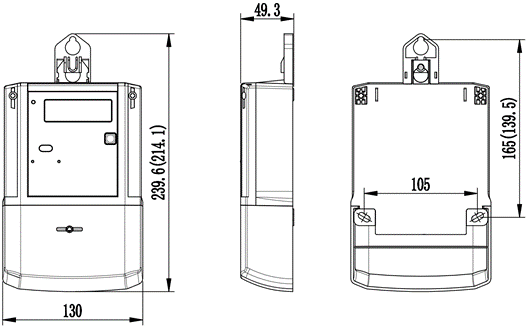

Abmessungen	239mm*130mm*49,3mm
Gewicht	Ca. 620g
